波形瀝青防水板-施工方案

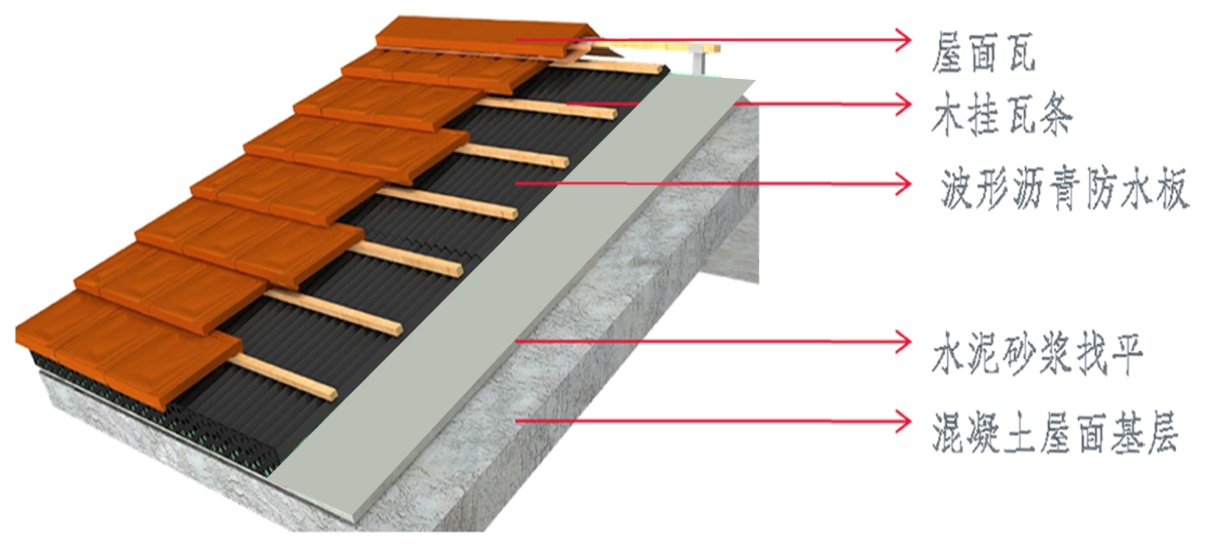

（一）波形瀝青防水板施工示意圖：
|
（二）施工步驟及詳細要求
1、施工前檢查：
安壘波形瀝青防水板安裝前，檢查屋面的平整度及強度；平整度要求屋脊至檐口拉直線找平，2m靠尺檢查誤差在±5mm內為合格。
2、防水預處理：
斜天溝、檐口等部位需要做防水預處理。
1） 屋面的檐口部分：

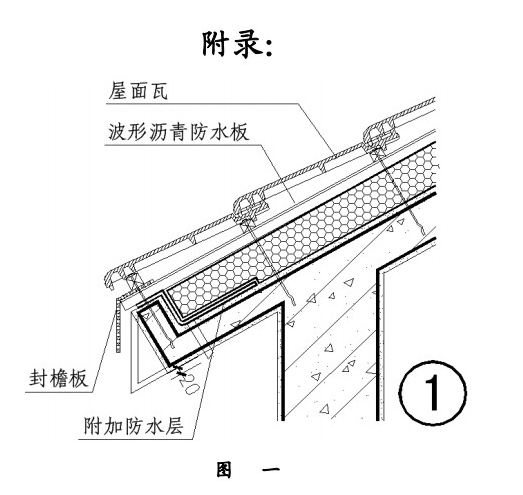

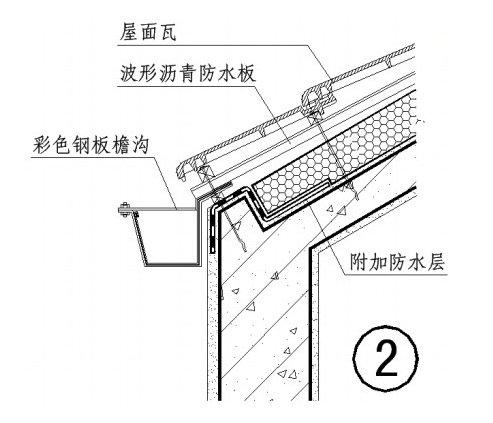

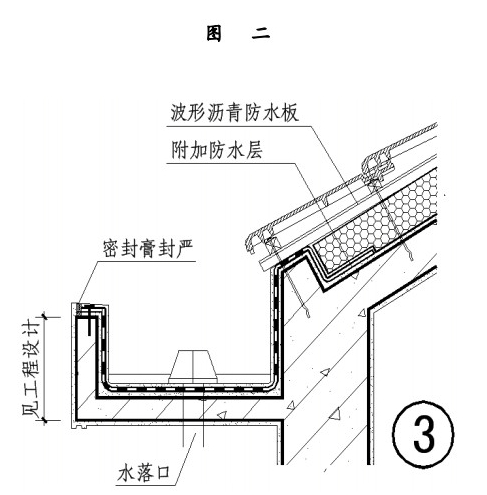

采用3mm自粘改性瀝青防水卷材，鋪設從檐口往屋脊方向以上延伸長度不小于500m。（參見附錄圖一、圖二、圖三）。
2） 斜天溝部位：
在陰溝部位：鋪設保溫板前，應做附加防水預處理，采用3mm自粘改性瀝青防水卷材，陰溝中心向兩側各延伸至少250mm（具體根據匯水面積、兩屋面陰溝夾角定，最多500mm）；固定安壘波形防水板時，釘子位置距天溝中心線向上至少260mm，即釘子不穿過防水卷材，以確保防水效果。
3、鋪設保溫板
1）大面積鋪設保溫板：
可用砂漿點粘預固定，如果屋面坡度不大，可直接鋪置保溫板在屋面無需其它處理（詳見保溫板廠家提供的施工注意事項）。
2） 鋪設斜天溝（陰溝）部位保溫板時注意：

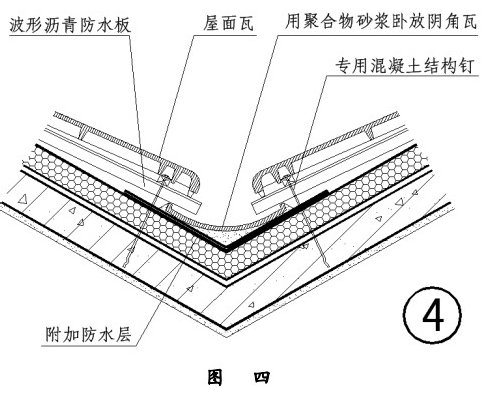

在有兩坡相交的陰溝部位，應考慮所使用屋面瓦配套的陰溝瓦的弧度相應減薄保溫板的厚度，滿足陰溝瓦兩側的高點在安壘波形瀝青防水板的下方，防水板要蓋住陰溝瓦邊緣往中心線方向2cm，防止防水板的水排到陰溝瓦下。（參見附錄圖四）。
注意：鋪設陰溝瓦方法：用水泥砂漿臥漿做法將陰溝瓦固定在斜天溝，如果用其它金屬成品陰溝瓦，可以將金屬陰溝瓦機械固定在屋面基層或木方上。
4、安壘波形瀝青防水板大面積施工做法
1）防水板鋪設：
安壘波形瀝青防水板產品介紹鋪設屋面時采用整張施工，安裝應從檐口向屋脊方向進行，由下向上逐塊鋪設直至屋脊處，上下搭接長度100mm，左右搭接為一個波。同時注意上下兩排的縱向接縫不要做成通縫，錯開1/3或1/2片寬度為好。
2） 掛瓦條要求：
掛瓦條需選用經過防腐處理的20×40mm的紅、白松或其它松木條為宜；要求薄厚一直，結疤少，曲度和含水率都符合國家規范要求。
3） 膨脹釘固定：
使用膨脹釘穿透掛瓦條、安壘波形瀝青防水板、保溫板，進出屋面結構層至少40mm；膨脹釘鼻必須釘在安壘波形防水板的波峰部位，如釘孔位置打偏，務必拔出，在相鄰的波峰重新打孔，并把打偏的釘孔用自粘卷材密封好保證不會漏水為合格。
4） 鉆孔時注意要點：
膨脹釘的長度是掛瓦條、安壘波形瀝青防水板、保溫板的厚度加上進入屋面結構層40mm的總和；使用沖擊鉆打孔時，盡可能時鉆頭與屋面垂直，以保證釘子下去后，不會使掛瓦條產生位移。鉆孔時應根據膨脹釘的長度，在鉆頭處做限位標志，以保證鉆孔的深度一致。
5） 掛瓦條間距定位：
在掛瓦條上鉆孔時建議使用木質條以固定兩根掛瓦條的間距，掛瓦條間距為屋面瓦長度扣除上下兩片瓦搭接長度，間隔條長度等于掛瓦條間距減去掛瓦條寬度。
5、安壘波形瀝青防水板細部節點處理

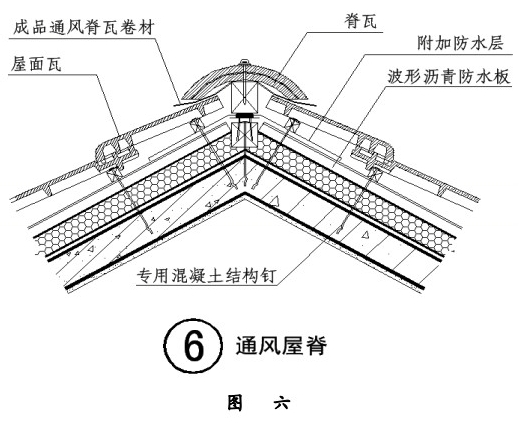

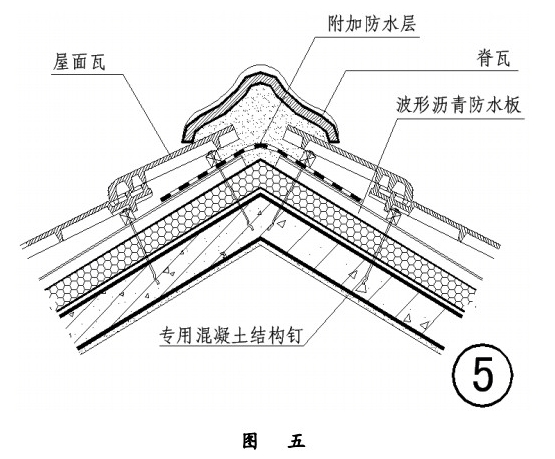

1）屋脊附加防水做法：（參見附錄圖五、六）。
屋脊處用3mm自粘改性瀝青防水卷材封口，封口帶以脊部中心線為基準左右搭接在防水板上不小于250mm。

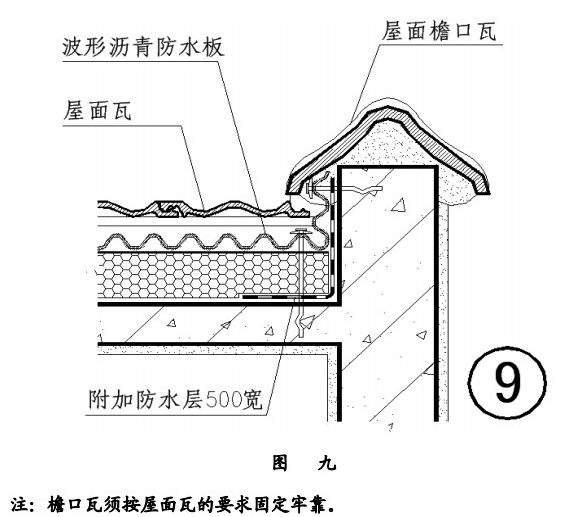

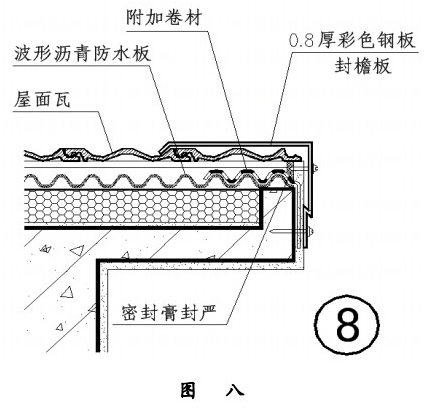

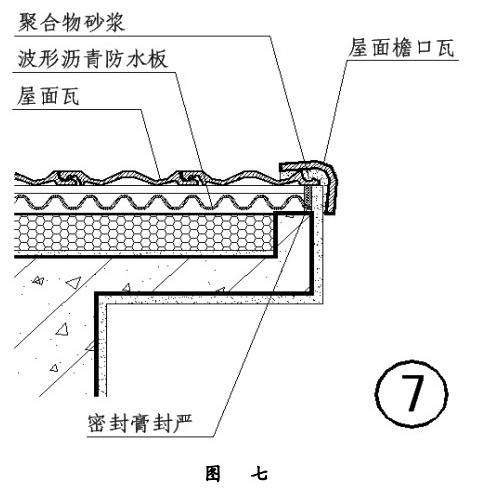

2） 懸山、硬山做法（參見附錄圖七、八、九）。

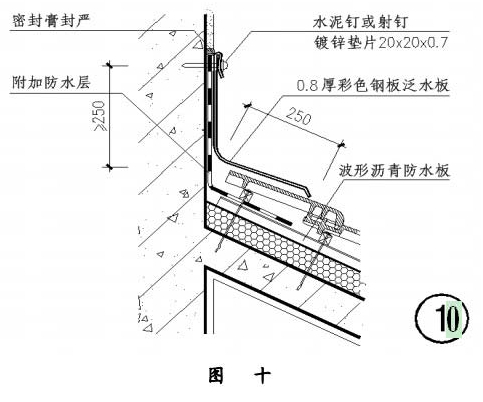

3） 立墻泛水做法（參見國標圖集-07CJ15第21頁①圖，見附圖圖十）。用3mm自粘改性瀝青防水卷材（sbc120聚乙烯丙綸）下部搭接蓋在防水板上不小于250mm，上墻部粘在墻上不小于250mm。
4） 老虎窗泛水處理
兩側墻及老虎窗下部窗檐下墻泛水做法同立墻泛水做法，老虎窗頂部泛水需要用防水卷材上端壓在防水板下部與防水板搭接250mm，下端蓋在老虎窗頂部及兩側防水卷材上。
5） 斜天溝（陰溝）處理
防水板蓋在防水預處理上搭接至少100mm，保證匯水不會溢流到屋面上。
6） 斜脊部處理：
斜脊部防水板拼接用防水卷材搭接密閉，卷材寬度500mm，左右各250mm與防水板搭接蓋住，卷材用掛瓦條壓住，固定掛瓦條的膨脹釘應該遠離斜脊中心線至少250mm，防止釘穿卷材。

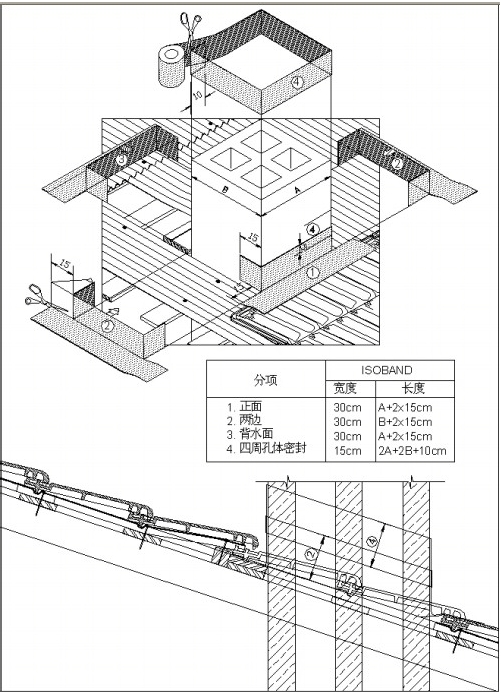

7） 出屋面煙囪泛水做法：
迎水面用500mm寬卷材上部壓在防水板下，下部貼在煙囪墻上，兩側及背水面（下部）卷材泛水均為500mm寬卷材一端固定在墻上，一端蓋在防水板上面。卷材長度裁剪時考慮角部包裹到另外一面的長度150mm（如下圖）。
附錄：
圖三
6、 掛瓦條的安裝
1）掛瓦條尺寸：20×40 mm，用膨脹釘固定在排水板上，
每平方米固定 10到12個釘子。
2）掛瓦條應釘平整，牢固，上棱應成一直線。接頭應在順水條上，而且上下排之間的接頭并要相互錯開。
3）屋檐處應設兩根掛瓦條（枕瓦條）。
4）屋面中有排水溝時，其排水溝的范圍內不應安裝掛瓦條。PVC 軟性排水溝、鋁質排水溝除外，此兩種排水溝施工時，應先安裝排水溝后安裝掛瓦條，但掛瓦條的延伸長度不超過80mm。
7 、排水溝的安裝和構筑
1）排水溝的構筑（待排水溝上部的主瓦安裝后，再構筑此部分）
排水溝的構筑寬度應根據排水溝集水區面積的大小及地區降雨量決定。
2）排水溝瓦的鋪設：排水溝瓦于兩個坡屋面的瓦夾角處，使用水泥砂漿安平安直。
二、質量標準
1 、掛瓦條應分檔均勻，鋪釘平整、牢固，瓦面平整，行列整齊，搭接緊密，檐口平直。
2 、脊瓦應搭蓋正確，間距均勻，封固嚴密；屋脊和斜脊應順直，無起伏現象。
3 、泛水做法應符合設計要求，順直整齊，結合嚴密，無滲漏。
三、成品保護
1、在波形瀝青通風防水墊層能踩嗎上行走時踩在掛瓦條上，或定制梯子狀的木撐放到防水板上便于行走。
2 、石板瓦易碎盡量不要踩在做好的石板瓦上。
3 、裁切瓦片時，在瓦片標上編號，并盡量在屋面下進行，以免粉末沾水污染屋面。
四、應注意的質量問題
1 屋面結構找平層的整體平整度誤差太大，造成掛瓦條放置不平整，導致瓦片搭接產生翹起，這樣既容易產生滲漏現象，又容易施工時踩碎瓦片。
2 主瓦之間搭接、主瓦和配件瓦之間搭接長度未滿足規范和設計要求，容易產生滲漏現象。
3 屋面節點的施工未按設計和規范要求，造成屋面漏水。
4 屋面的結構層、防水層和保溫層等未按設計和規范嚴格施工，造成屋面漏水。
五、安全與維護
1 施工方要做好并維護屋面的安全措施，外檐維護做在水泥檐溝里面，保護屋面物品材料的墜落和施工人員的安全。
2 施工人員要維護好已經做好的外檐維護措施，屋面施工結束后方可拆除。
上海安壘建材有限公司
電話： 021-51061361
2017-6-7
