波形瀝青防水板（波形瀝青通風防水墊層）
波形瀝青防水板
（波形瀝青通風防水墊層）
型號：2000 X 1010 X 2.6 mm
波距：48 mm
波高：24 mm
顏色：黑色
每張面積：2.02 M2
瀝青含量： >40%
吸水率：<20%
抗彎曲強度： 1460 N/M2
撕裂強度： 456 N
抗沖擊性： 砂袋未穿透瓦
耐候性，凍融后撕裂強度：415 N
重量： 3.3 kg/m2
質保：15年，壽命超過50年
產品質量標準：
1、歐盟標準BS EN534:2006《波形瀝青瓦》
2、中國團體標準T/CWA 201-2020《波形瀝青瓦》
瀝青波形防水板由木制纖維浸漬瀝青加工生產，在高溫高壓環境積壓而成，具有很高的機械強度、耐沖擊力和抗壓能力，同時又非常輕。正確施工，抗臺風能力是200km/h(相當12級)。
瀝青波形防水板廣泛應用于大型屋面或坡度較小的屋面，波形結構可以使空氣對流并通過屋脊流出，產生“煙囪效應”以此實現屋面的通風、排熱、干燥等功能，也能提高面瓦的抗凍融性能和使用壽命。由于坡度小的屋面對通風性能的要求相對于坡度大的屋面相對更高，瀝青波形瓦特別適用于此類屋面。

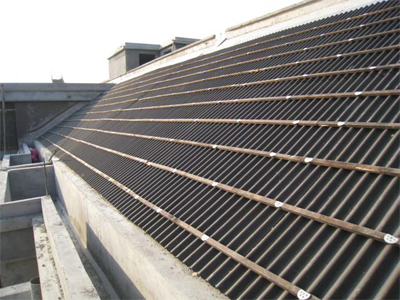

波形瀝青防水板施工樣板
造紙用的木漿纖維浸漬瀝青，高溫環境下壓制而成的波形瀝青防水板，瀝青含量超過40%，吸水率低于20%，波形瀝青防水板鋪在坡屋面上的主要功能在于通風和防水.
波形瀝青防水板（波形瀝青通風防水墊層）施工工藝比較簡單，左右搭接一個波，上下搭接10公分。波形瀝青通風防水墊層通常是跟保溫板和掛瓦條同時施工，用膨脹釘把這三樣材料一次性固定在水泥基層，然后再把瓦片固定在掛瓦條上面。掛瓦條通常用木質龍骨或者鍍鋁鋅掛瓦條。
波形瀝青防水板上掛鍍鋅鋼龍骨掛瓦條，施工方案請點此查看

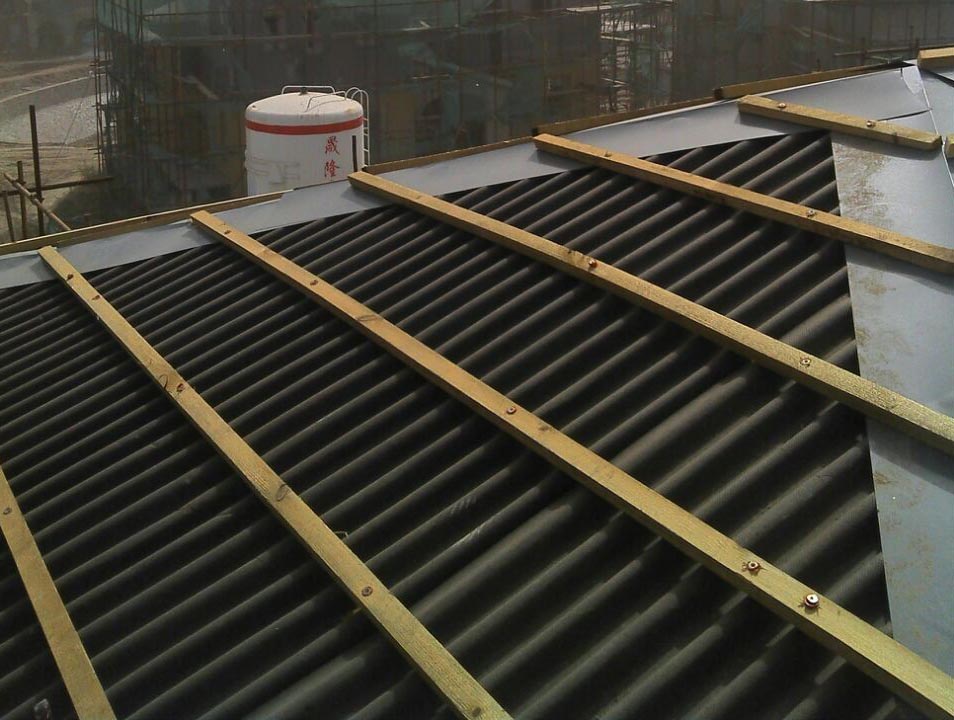

波形瀝青通風防水墊層，上掛防腐木掛瓦條或者鋼龍骨掛瓦條，再用膨脹釘固定的干法施工工藝

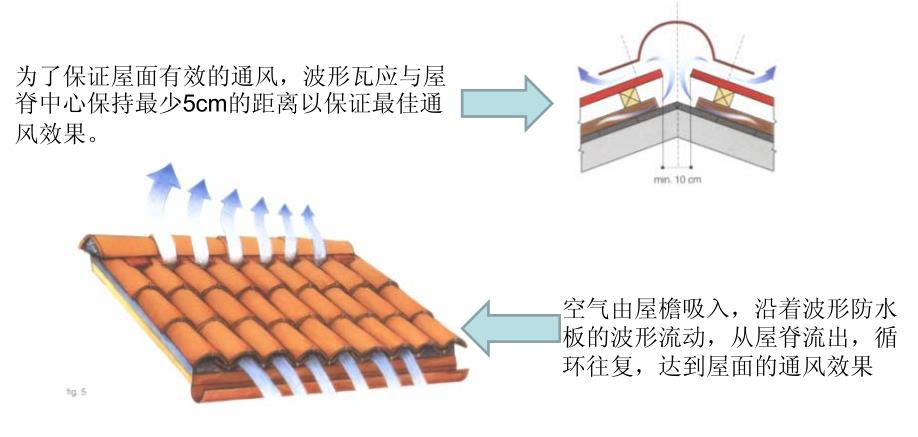

防水板通風示意圖

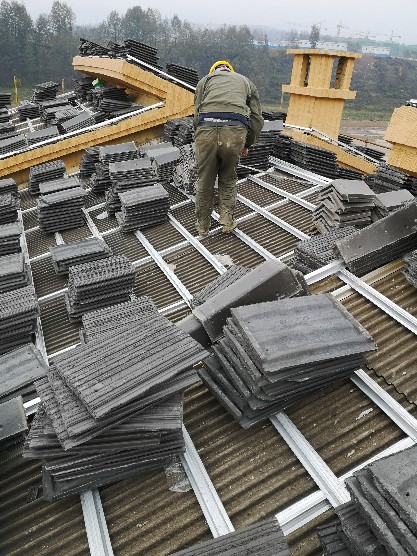

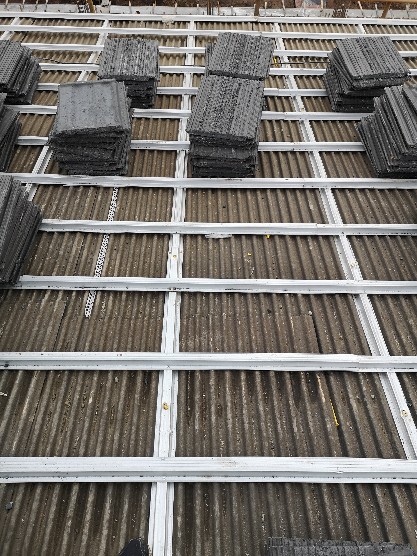

波形瀝青防水板施工圖，用膨脹釘穿過鍍鋁鋅鋼掛瓦條和2.6厚波形瀝青通風防水墊層，打入混凝土找平層4公分，然后瓦片再固定在鋼龍骨掛瓦條

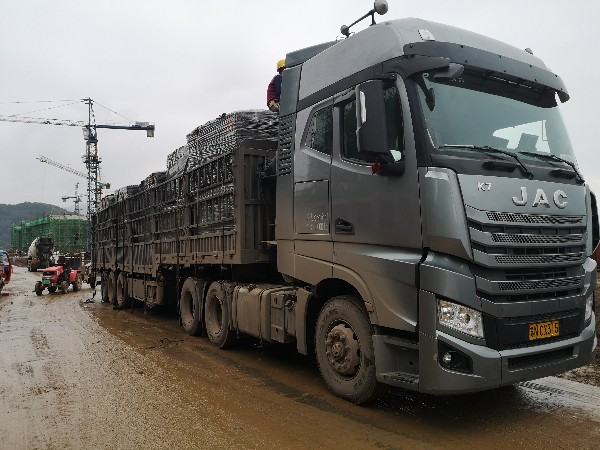

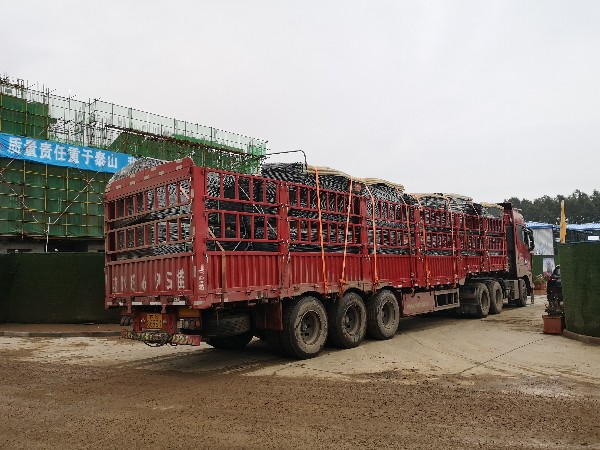

13米整車可以裝8888平方米波形瀝青防水板，9米6的平板車可以裝13件共5252平米波形瀝青防水板。上圖為產品用13米拖掛車送至客戶工地現場
13米整車可以22件，每件200張，合計裝4400張共8888平方米波形瀝青防水板

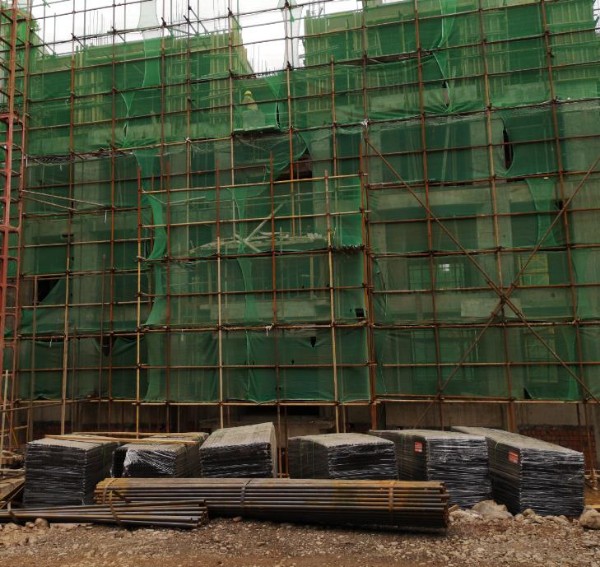

波形瀝青防水板送至建筑工地

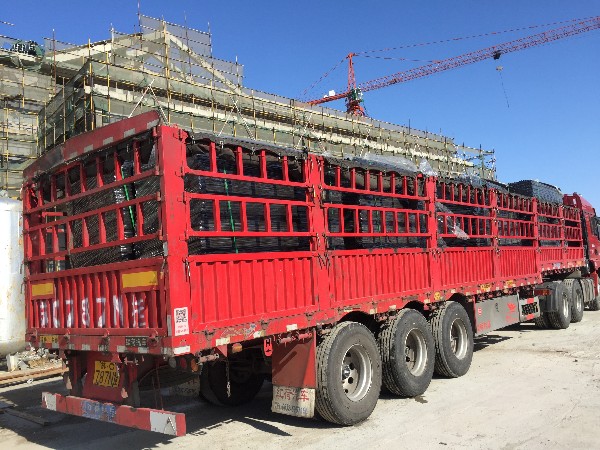

波形瀝青防水板包裝與運輸

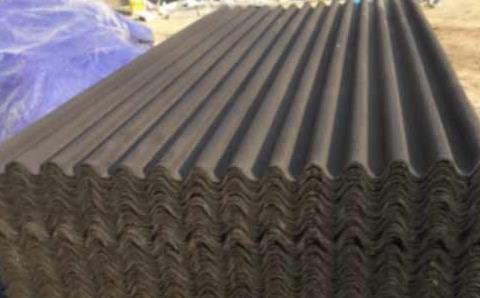

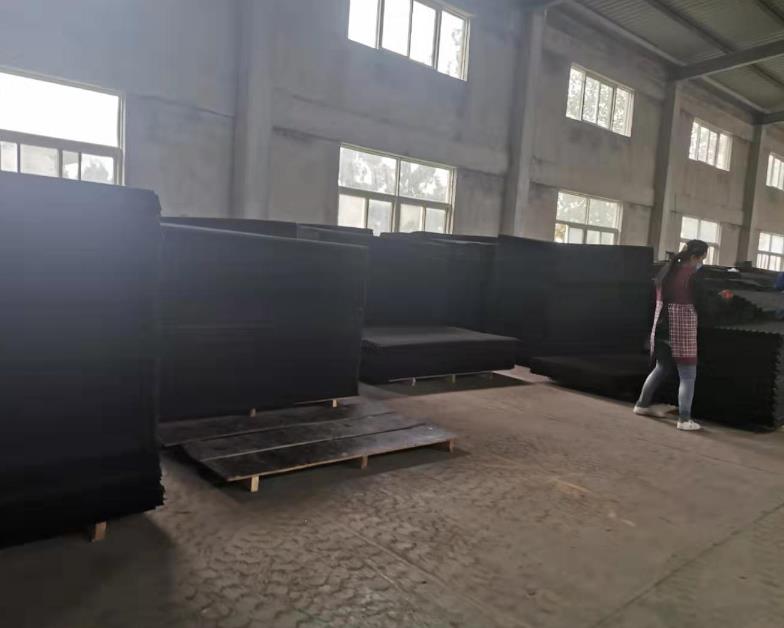

2.6厚波形瀝青通風防水墊層生產與加工

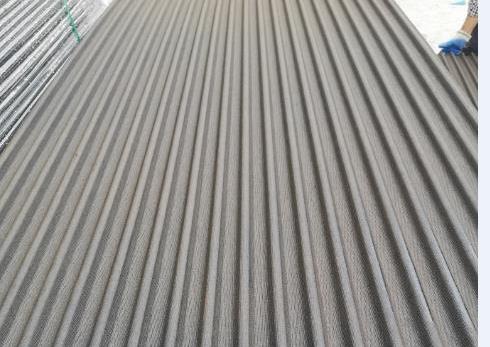

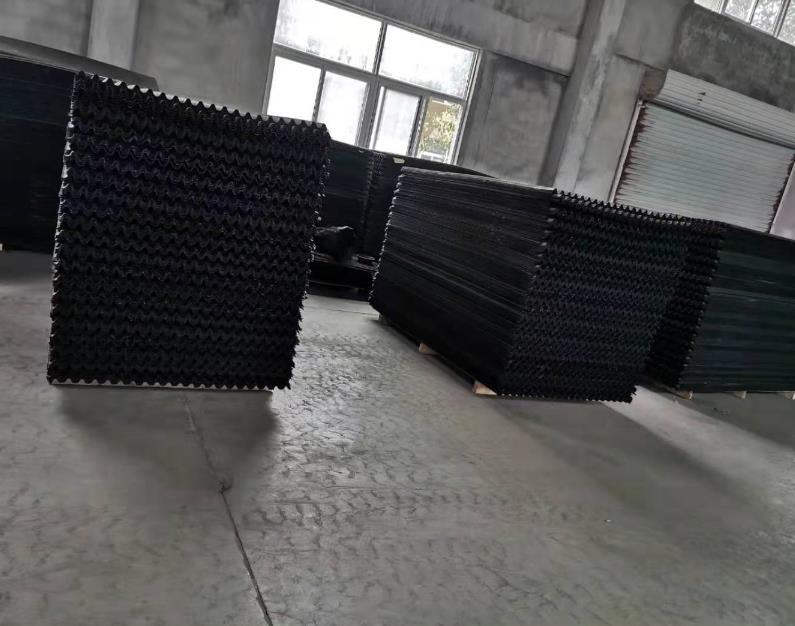

2.6厚波形瀝青防水通風墊層庫存
屋面防水通風用波形瀝青防水板（2.6厚波形瀝青防水通風墊層），木漿纖維作為胎體浸漬瀝青，瀝青含量超過40%，吸水率低于20%。
5.1 工藝流程:
基層處理一細部節點防水處理→波形防水板鋪設前的防水卷材施工→鋪設波形瀝青防水板→波形防水板鋪設后的防水卷材施工→掛瓦條安裝→屋脊及檐口等節點處理→組織驗收。
5.2 控制要點
(1)基層清理，將基層上面的松散雜物徹底清除，并用水沖洗干凈，凸出基層的混凝土塊、落地砂漿等用鏨子逐步鑿夫，局部露筋需要涂刷防銹漆，清除殘留的對拉螺桿及 PVO管，用水泥砂漿封堵對拉螺栓孔洞:放線找平，對于2cm以上的漲模要進行剔鑿處理。(2)防水板鋪設前節點防水處理，檐口、天溝、外墻與坡屋面交接處等部位，本工程采用 SBS 卷材進行鋪貼,卷材上返波形瀝青防水板最低處至少250mm。(3)對于斜墻陰陽角交接處防水卷材在粘貼過程中要注意:伸出波形防水板的卷材是暫時不粘貼的，在施工過程中只撕開上半部分卷材的膜進行粘貼，下半部分卷材的膜在后續施工時才撕開。(4)波形瀝青防水板之間搭接不少于1個波峰:上下相鄰的波形瓦搭接應錯縫排列:從檐口開始逐排向上鋪設，搭接長度不小于100mm:瀝青波形防水板從下向上一排一排的鋪設:瀝青波形防水板鋪設過程中要正面向上。(5)波形瀝青防水板鋪設后防水卷材的施工，在粘貼防水卷材之前先將波形防水板上的灰塵用抹布清理干凈，保證粘貼牢固:在粘貼的過程中，卷材沿著波的起伏粘貼，至少保證粘貼3個波峰:鋪好防水板時一定注意，所有陰陽角的部位都要做防水卷材。6 節點構造
6.1 平板瓦屋脊節點
平板陶瓦屋脊處是坡屋面的滲漏風險點，因此需要用 SBS附加防水層做加強處理。屋脊兩側鋪設附加防水層，各延伸至兩側防水板不小于250mm.
6.2坡谷構造
斜天溝部位的陰陽角防水附加層搭接長度需滿足要求，天溝內鋪設瓦片時要保證完成面低于坡屋面迎水面邊緣，坡谷采用附加防水卷材，兩側各延伸500mm，溝瓦扣在防水板的下方。 立面交接處構造斜屋面與外墻交接處增加附加防水層，用聚合物防水砂漿收口，外立面有石材時將石材立在屋面瓦上，密封膠收口，
7.成品保護:
屋面施工的成品保護，在交叉施工條件下，屋面系統施工中各構造層不同程度受損、污染的現象嚴重，防水板波道受阻，清理不完全，陶瓦具有較高的吸水率，砂漿中水泥漿對筒瓦的污染幾乎是不可逆的。后續的施工中擬采取的措施為:
(1)將對有可能受下道工序的砂漿、涂料污染影響的瓦面預先以塑料薄膜遮蓋:
(2)陶瓦到現場的堆放場地采取維護和遮蓋處理，以免使用前受污染。
屋面系統的一體化施工受交叉施工影響，只要不同班組存在同時施工，即使采取上述預防方案，也難以確保完全保護的理想效果，最為可行性的辦法是屋面以上的山墻涂料、通氣管的油漆，成品檐溝安裝、安裝面的涂料等所有相關作業工序都列入犀面系統施工范圍，一述相關工序內容的材料由原承包商提供，只需補償屋面施工隊伍的人工費用，目的是相鄰工序的成品得到有效保護，工序銜接有序、有效，提高效率。
8 .注意要點:
(2)施工細節:坡屋面波形瀝青防水板及掛瓦條采用膨脹螺栓固定，在施工過程中，由于施工工人的踩踏，波形瀝青防水板的膨脹螺栓眼容易變大，從而產生漏點隱患。由于屋面固定及掛瓦條間距的要求，膨脹螺栓需打入持釘層的屋面結構板至少40mm，當膨脹螺栓打到屋面結構板鋼筋處，需在旁邊進行補釘，過多的膨脹螺栓及釘眼容易對屋面結構造成破壞。
9.結束語
The corrugated bituminous waterproofing board is a new type of waterproof material for roofing system ventilation,dehumidification,heat insulation,and it has a wide range of applications in emerging green energy-saving buildings. It is a large slope roof system combined with the corrugated bitumen waterproofing board used in a villa group project in Dongguan,Summarize the characteristics of the construction method,analyze the control points,and prove through practice that the construction method has good waterproof effect,high efficiency,good roof ventilation and drying effect,improved roof energy saving efficiency,extended roof life,low overall cost,and low maintenance cost.
